說明
本文將協助您在開始第一個作品前熟悉夾爪型旋轉軸，我們提供 每個組件的完整說明，涵蓋了不同物體的方法，請參考以下內容了解詳情。
目錄

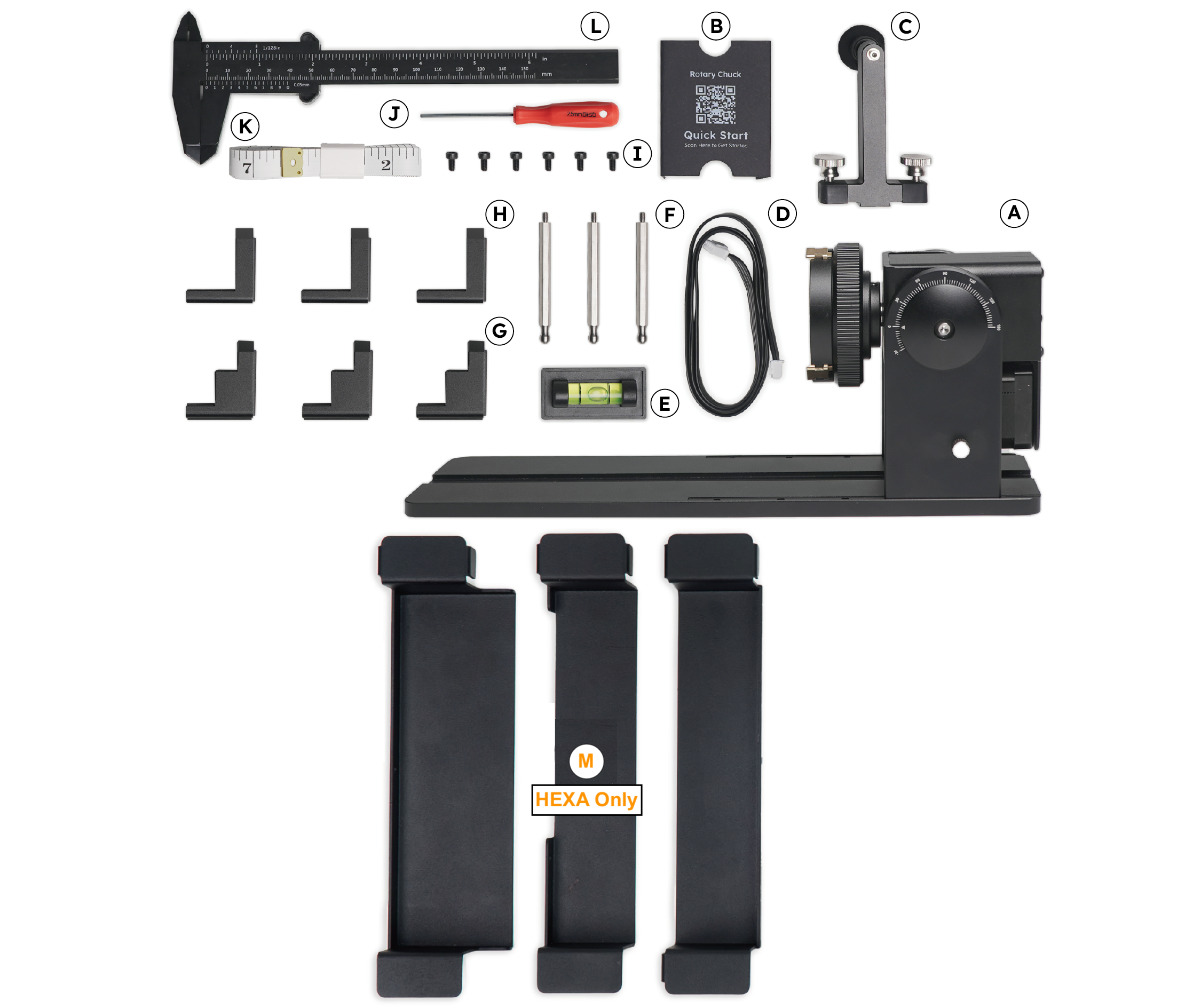

1. 開箱
| # | 項目說明 | 數量 |
| A | 夾爪型旋轉軸 （旋轉軸配件的主體） |
1個 |
| B | 快速入門說明 QR 碼 （旋轉軸配件的主體） |
1個 |
| C |
尾座（支撐架 x 1 個 + 手擰螺絲 x 2 個） |
1組 |
| D |
連接線 |
1個 |
| E | 帶磁水平儀 （氣泡水平儀是一種在開始前用來測水平物體的工具，以確保物體表面能獲得正確的對焦高度。） |
3個 |

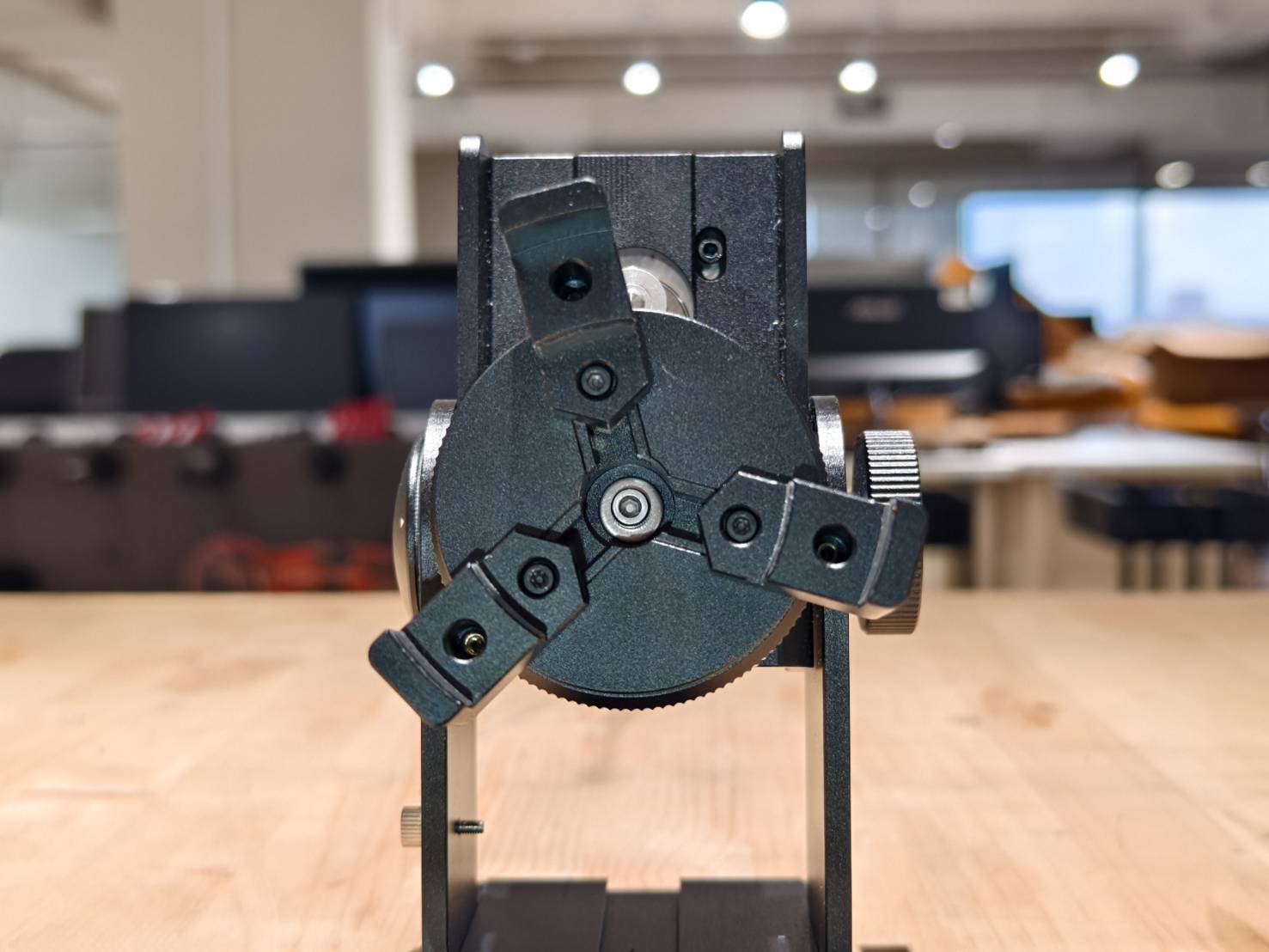

| F | 六角夾爪 (夾爪將安裝在旋轉軸上，以牢固地夾緊物體。六角夾爪專用於較小的物體。 請參閱安裝說明) |
3個 |

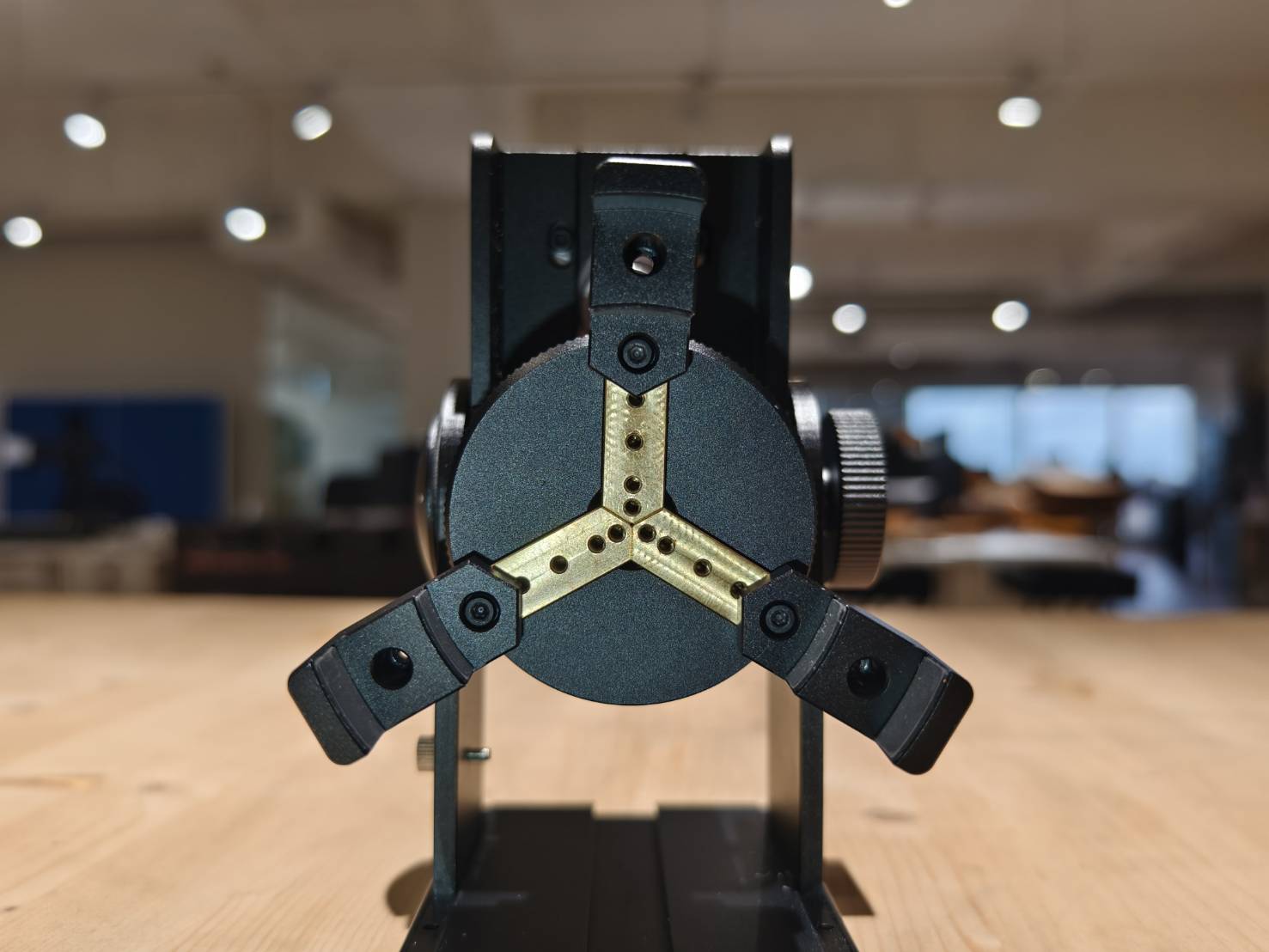

| G | 階梯式夾爪 (夾爪將安裝在旋轉軸上，以牢固地夾緊物體。階梯式夾爪適用於一般尺寸的物體。 請參閱安裝說明) |
3個 |
| H | L型夾爪 (夾爪將安裝在旋轉軸上，以牢固地夾緊物體。L型夾爪適用於較大的物體。 請參閱安裝說明.) |
6個 |
| I | M3 內六角螺絲 (2.5mm) (這些內六角螺絲用於固定上述旋轉軸上的夾爪。) |
1個 |
| J | 內六角扳手 (2.5mm) (此工具用於組裝或拆卸旋轉軸上的零件。) |
1個 |
| K |
軟尺 |
1個 |
| L | 游標卡尺 (游標卡尺用於測量物體的尺寸，在開始工作前必須將尺寸輸入軟體中。) |
1個 |
| M | HEXA 旋轉軸支架 (這些金屬支架僅隨 HEXA機種 提供，並且也將用於 HEXA。支架的使用說明將在 HEXA 的頁面中詳細介紹。) |
3個 |
2. 硬體介面

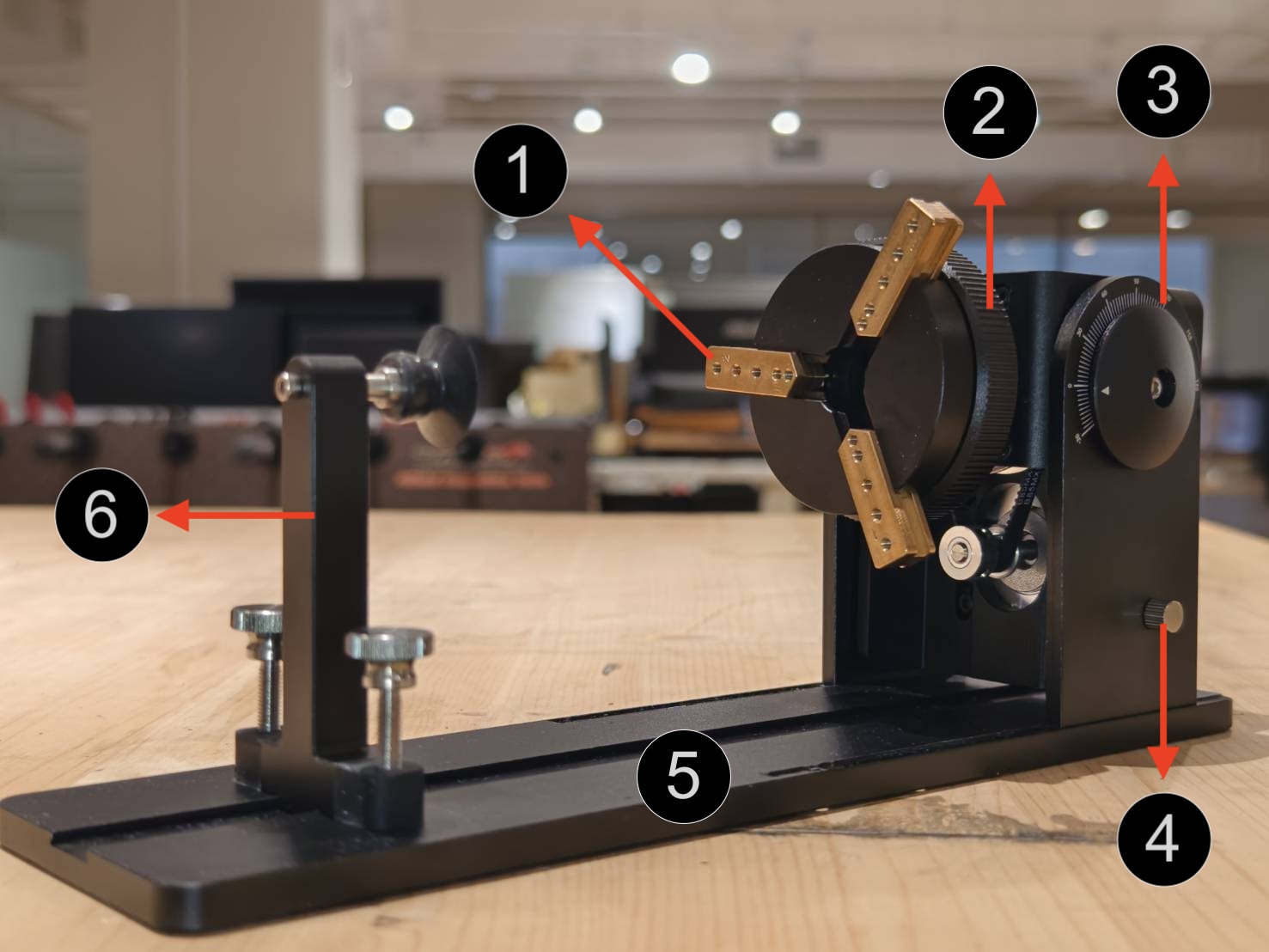

| 1 | 2 | 3 | 4 | 5 | 6 |

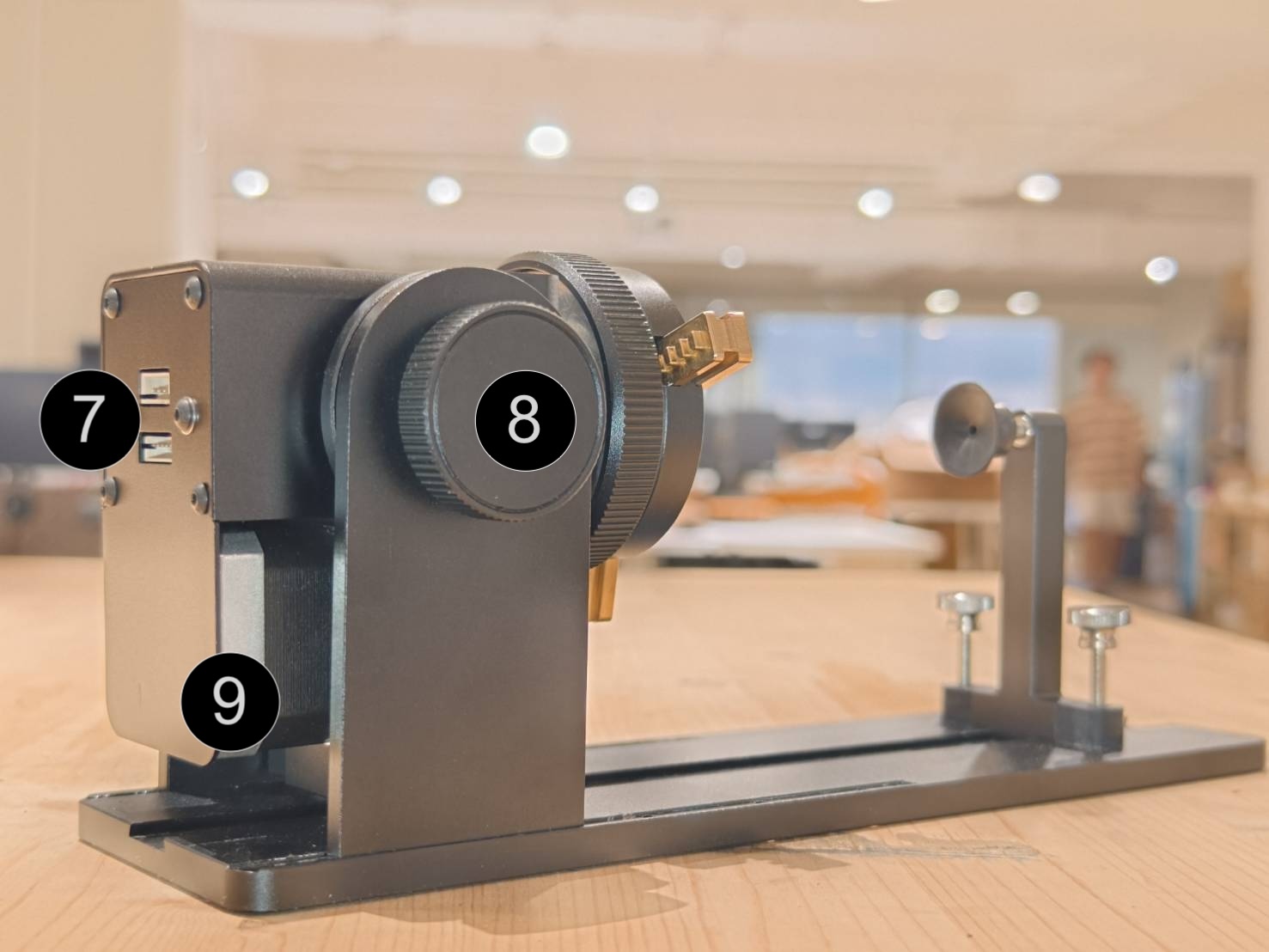

| 7 | 8 | 9 |

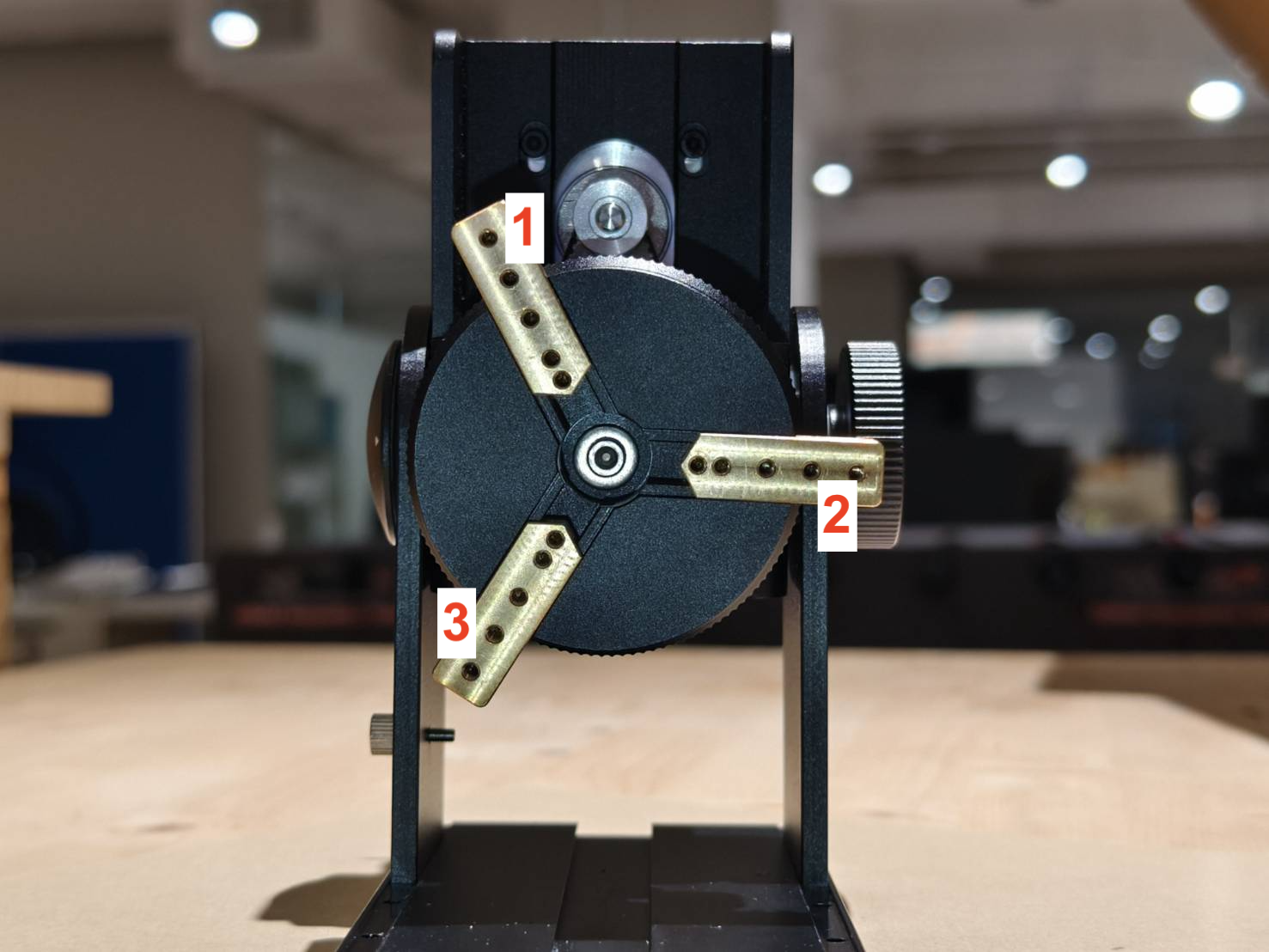

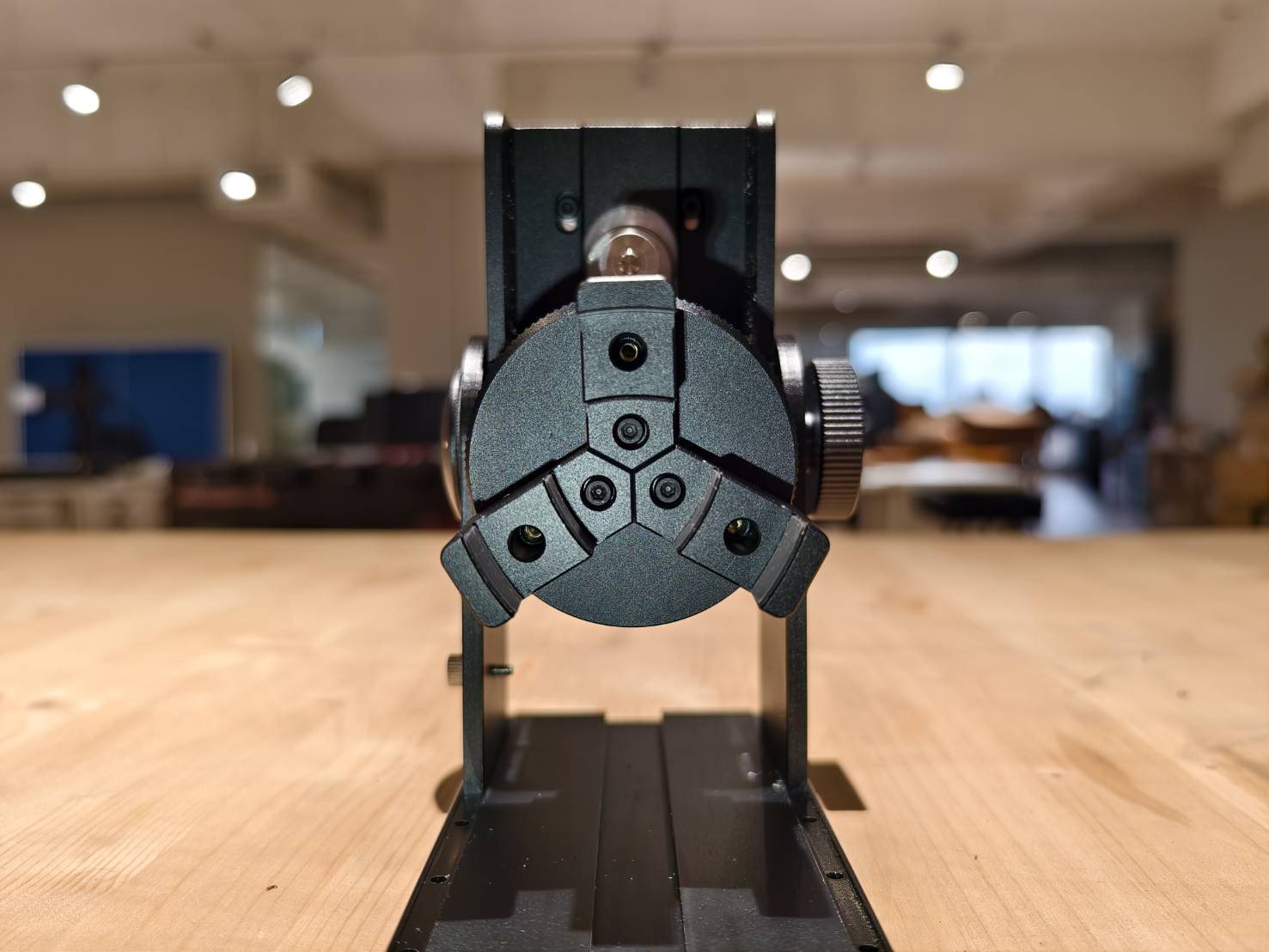

2.1. 夾爪座
|

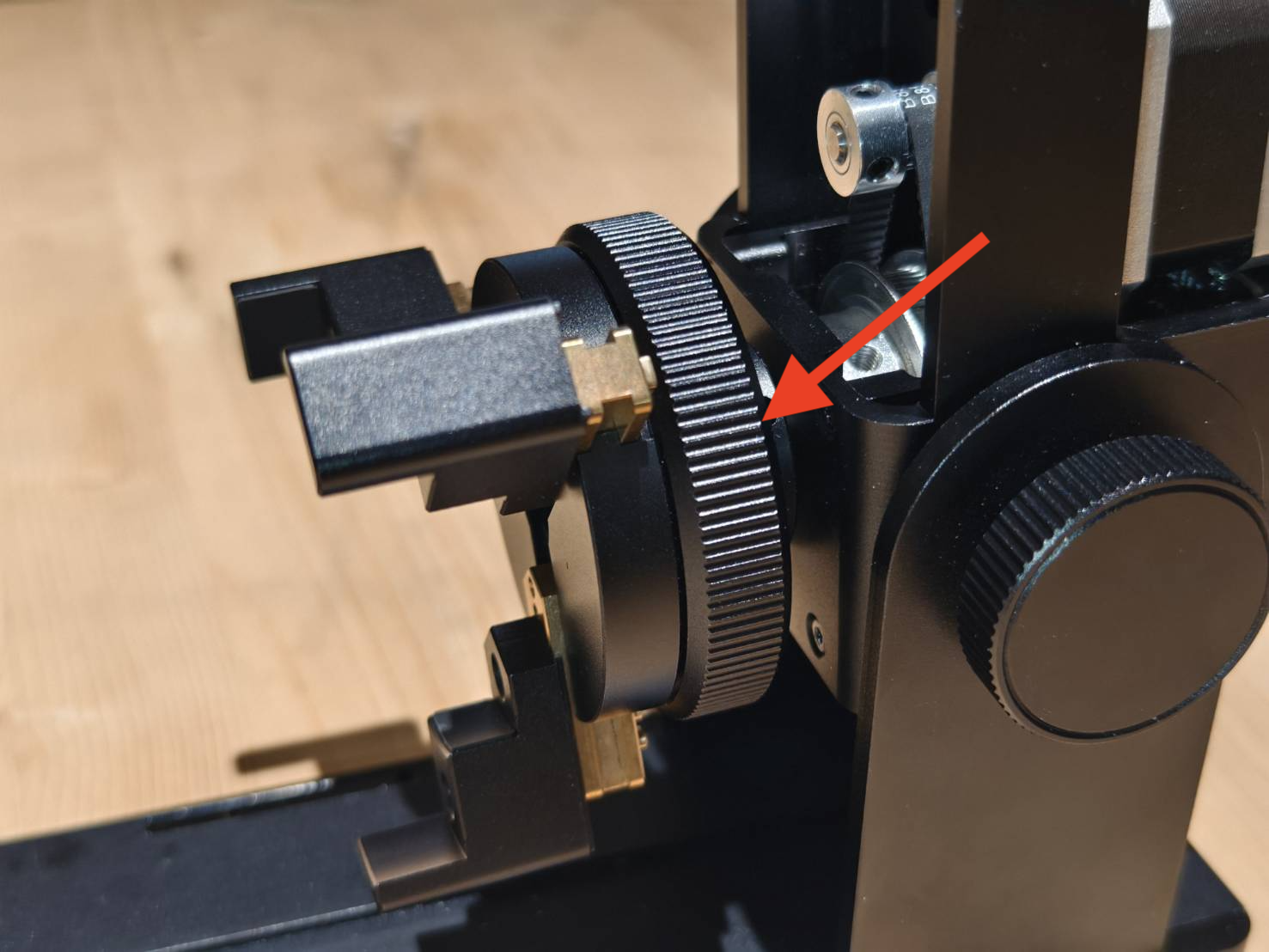

2.2 尺寸調整旋鈕旋鈕用於調整夾爪之間的距離，以適應物體的大小。請觀看影片以了解其操作方式。
2.2.1 尺寸調整旋鈕示範 尺寸調整旋鈕
|

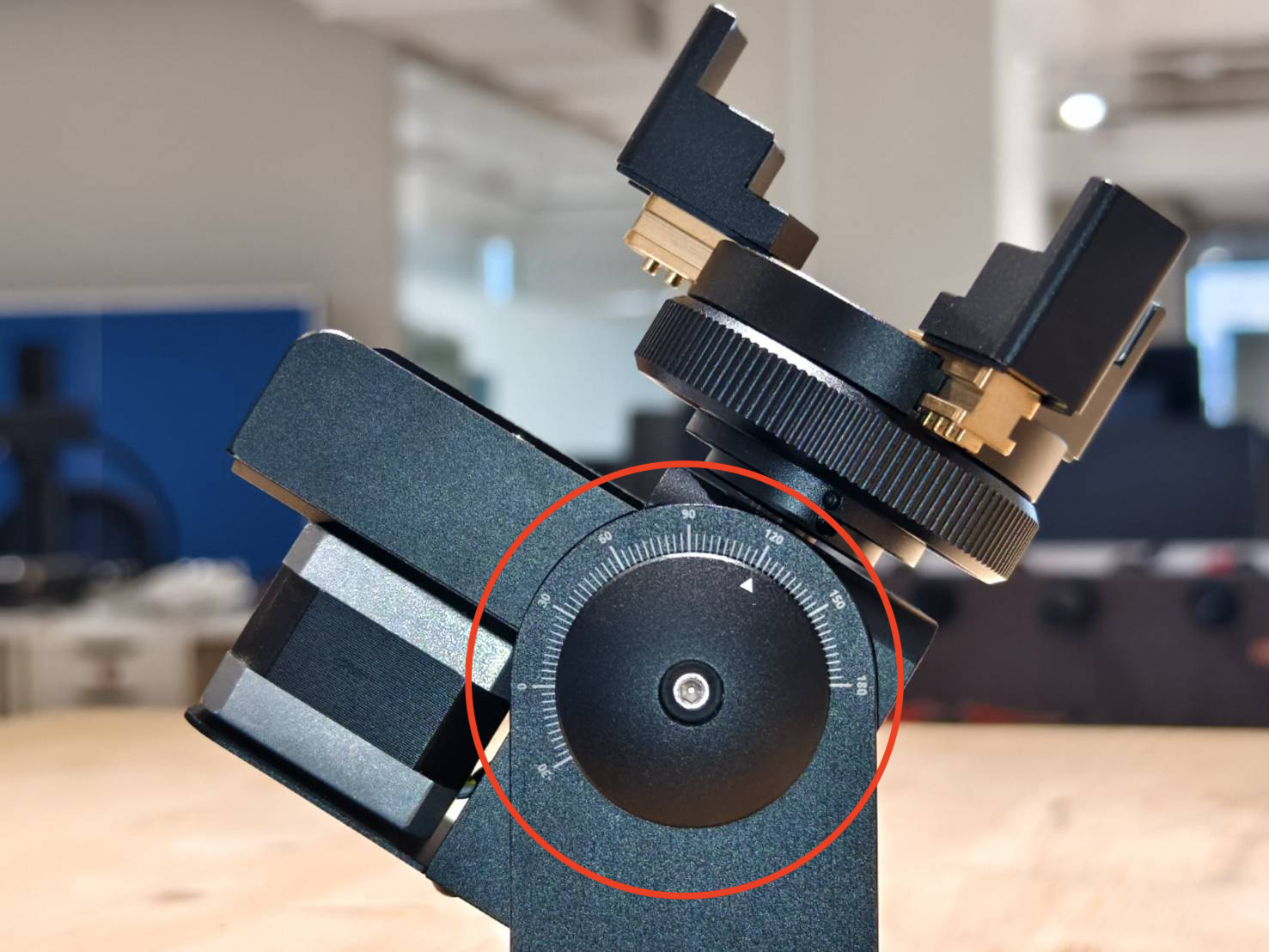

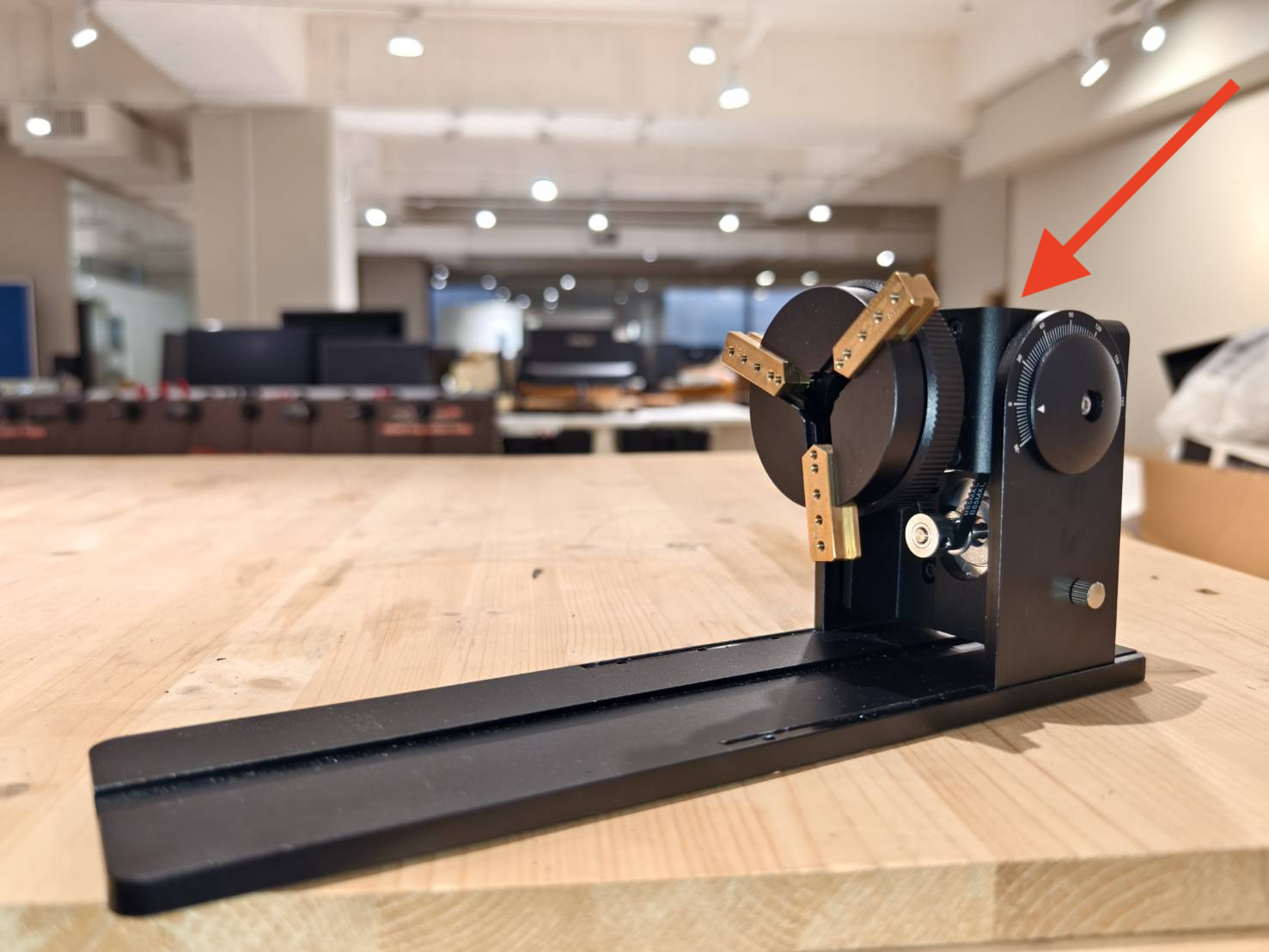

2.3. 角度指示角度指示顯示旋轉台目前的角度。 |

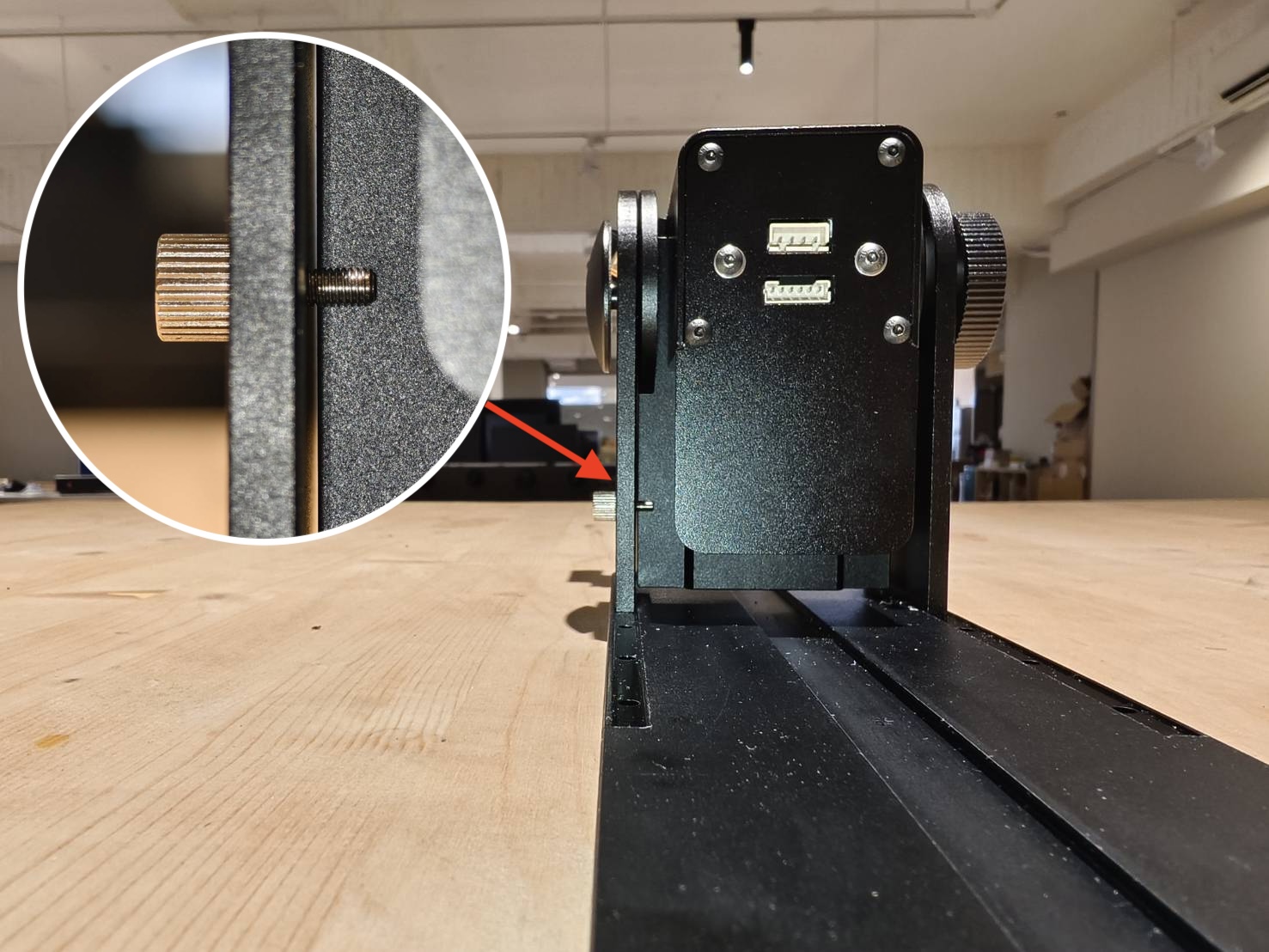

2.4. 止動螺絲止動螺絲用於限制旋轉台頭部在翻轉 180 度時不會懸掛。 |

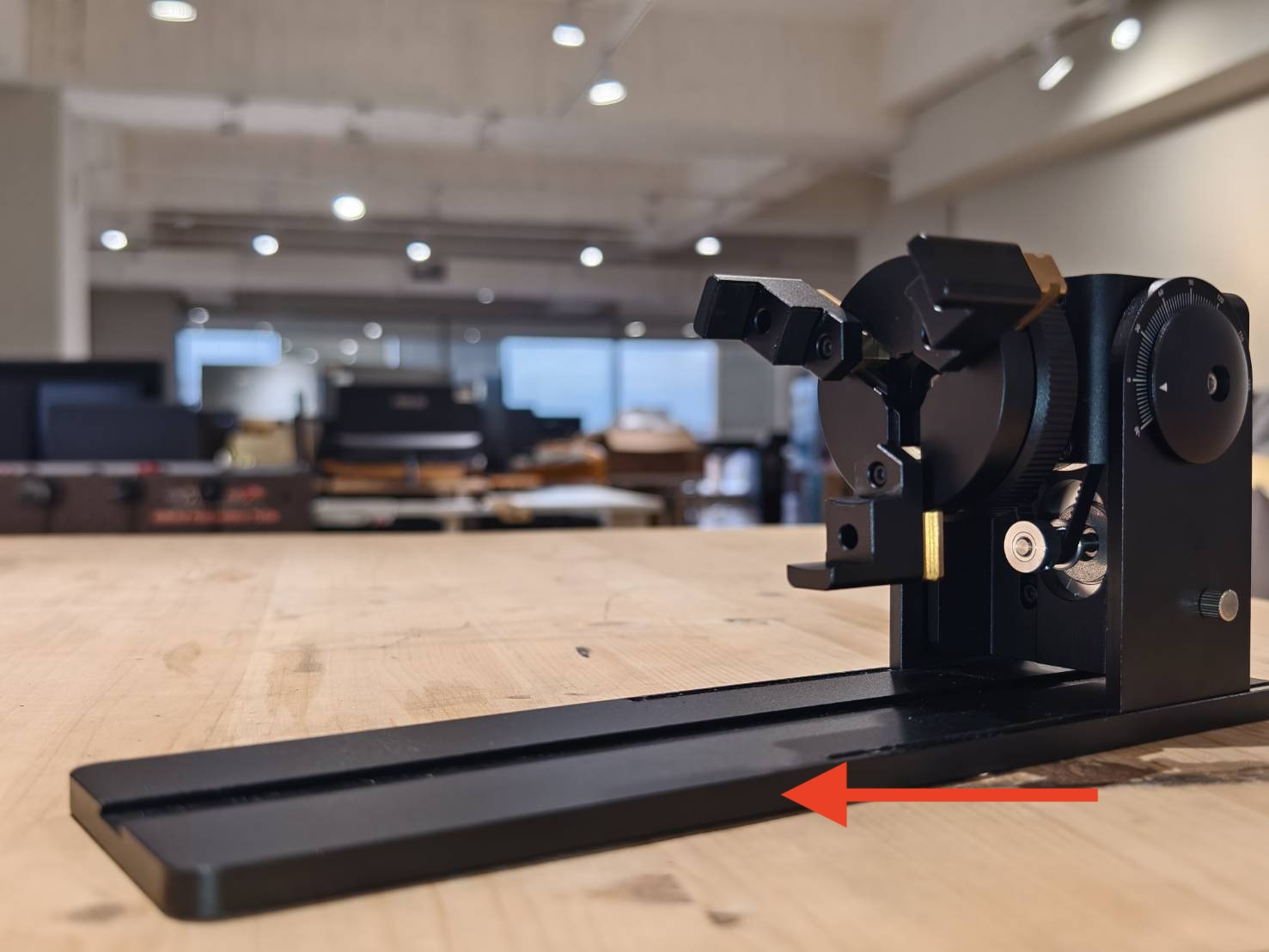

2.5. 底座旋轉台本體可重新定位。底座上有多個螺絲孔，可將本體鎖入不同的孔位以改變其位置。某些應用，例如使用較長的物體時，可能需要調整本體的位置以減少旋轉台插入物體的總長度。
2.5.1 重新定位夾頭本體示範 |
2.6. 尾座尾座支撐用於支撐物體的另一端。通常用於 球形物體 以及短而重的物體，以防止它們從夾爪上掉落。 |

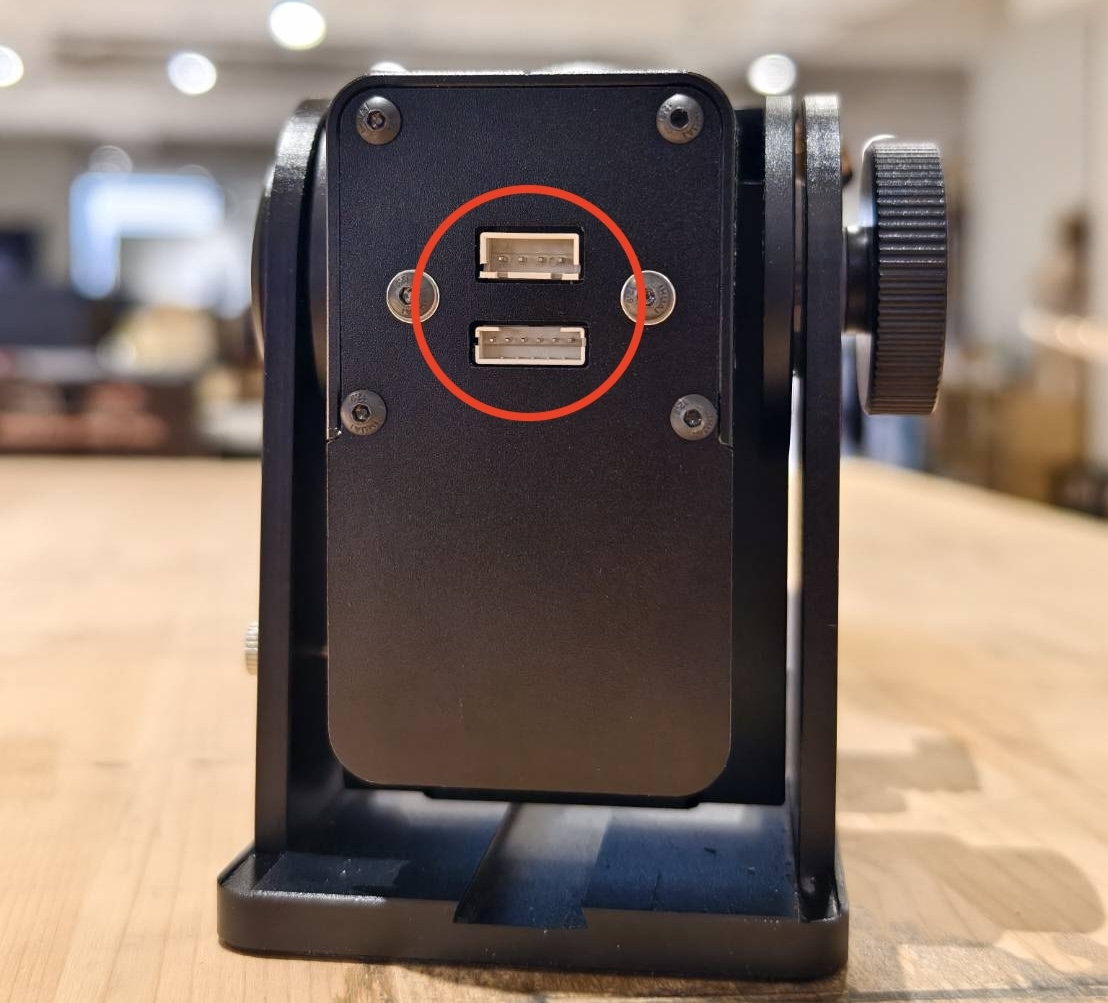

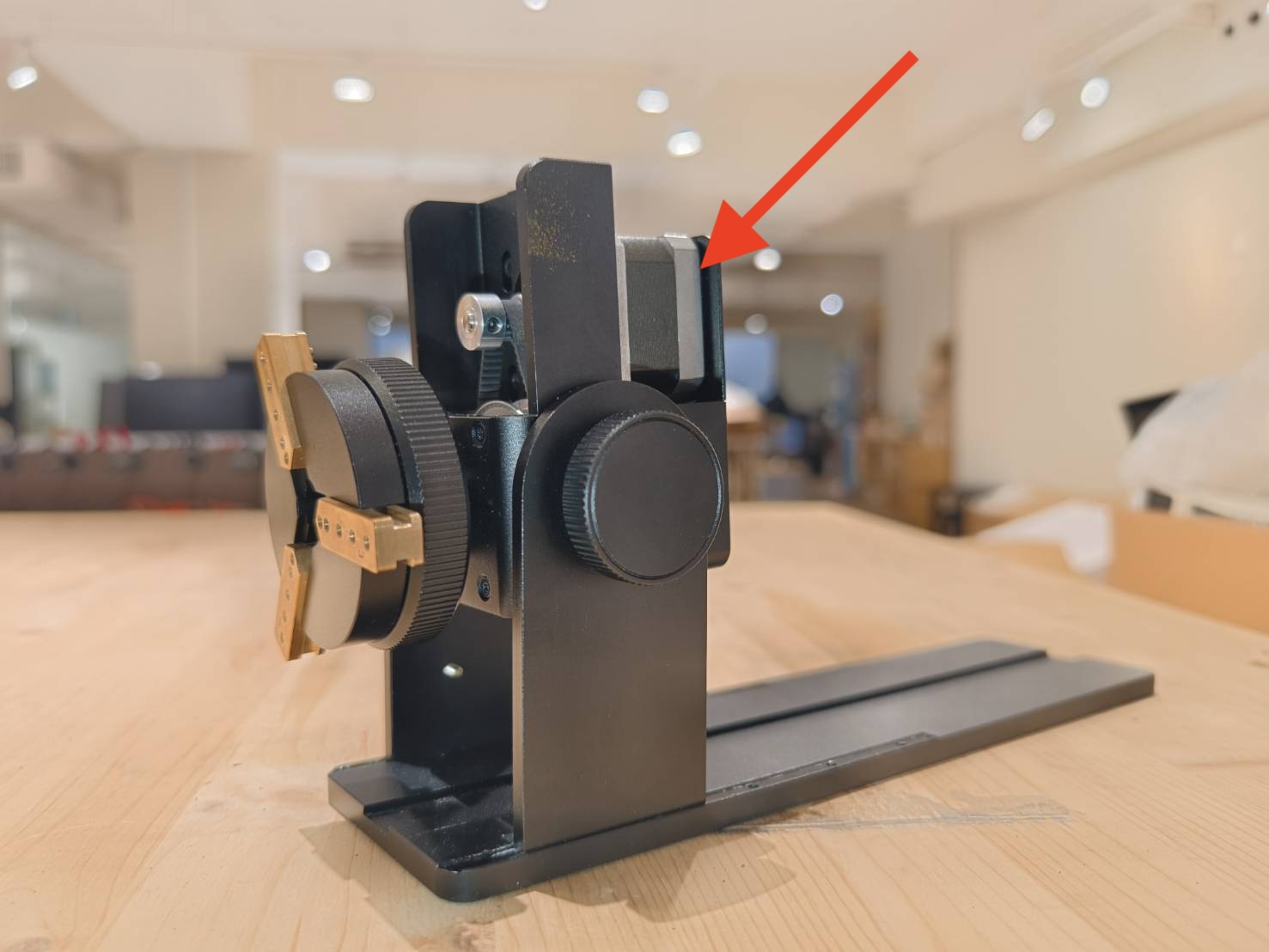

2.7. 連接插座如前所述，連接線將用於連接旋轉台和機器。插座是連接線插入的位置。不同型號使用不同的插座。請參閱下表以找到適用於您機型的正確插座。
|

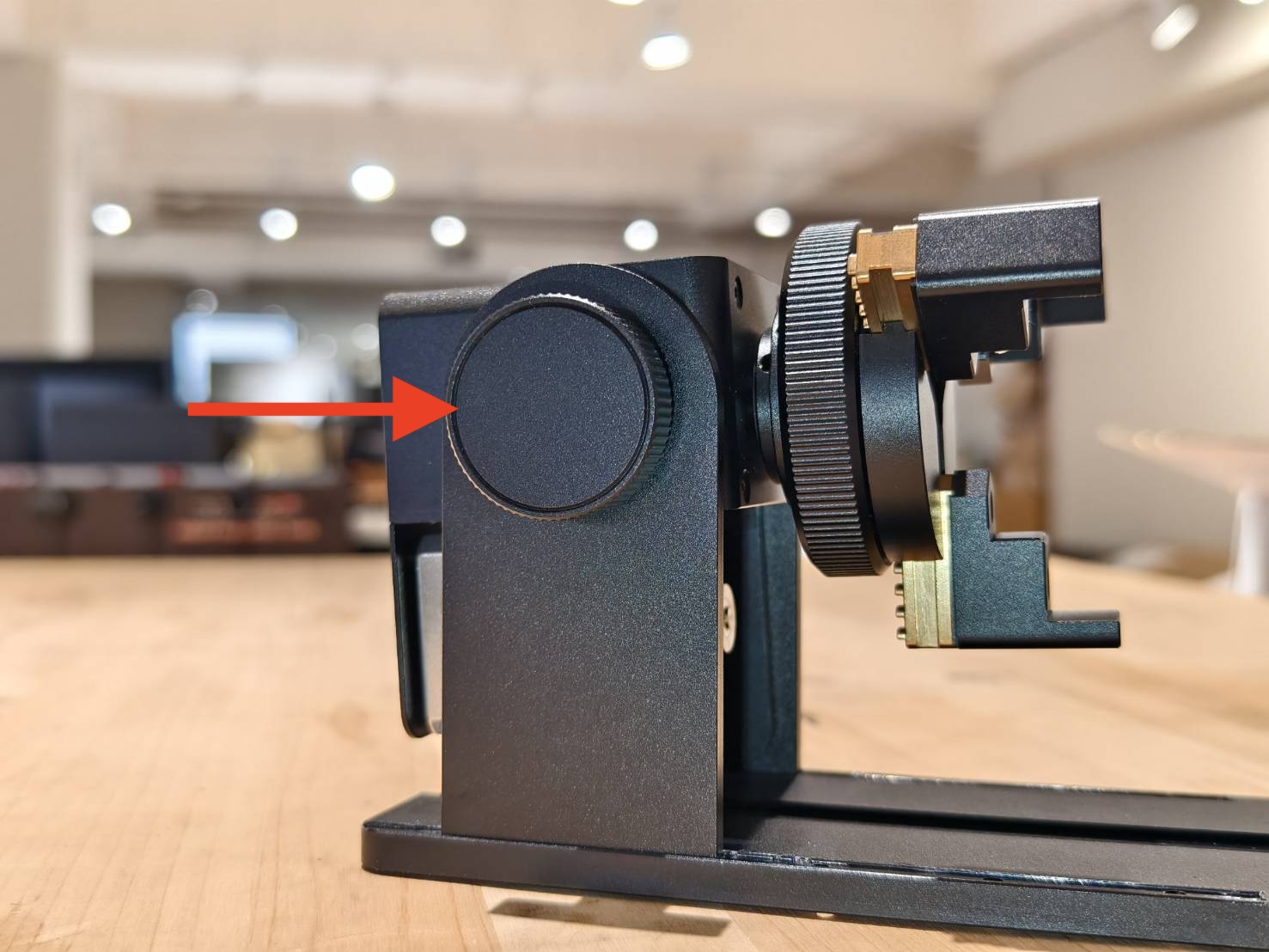

2.8 角度調整旋鈕角度調整旋鈕主要用於將物體水平調整。它也可以將物體旋轉180度，以應用於特殊用途。
2.8.1 角度調整旋鈕示範 角度調整旋鈕 |
2.9. 翻轉功能當您鬆開角度調整旋鈕時，旋轉軸的頭部可以翻轉180度。
|
3. 夾持物件
本章將指導您如何夾持不同的物件，例如標準圓柱體、馬克杯、小型圓柱體、長形物件等。請參考下表找到與您的物件形狀相似的項目。
| 馬克杯 | 高腳杯 | 錐體 | |
| 長形物件 | 球體 | 環狀物件 |
3.1 圓柱體圓柱體可以從外部或內部夾持。對於大型物件，需要使用 L 形夾爪。
|
3.2 馬克杯馬克杯通常有把手；把手可能會碰到旋轉底座，因此建議旋轉 180 度以避免這種情況。
|
3.3 高腳杯請注意，某些高腳杯可能很易碎。建議從底部夾持。另外也建議使用支撐塔，但必須另行購買。 (*影片結尾使用的支撐模組需要另行購買。) |
3.4 錐體錐形物件可以從外部或內部夾持。
|
3.5 長型物體長型物件需要使用支撐塔，必須另行購買。 |
3.6 球體建議僅在球形物體的中心區域進行雕刻，因為該區域的焦距差異較小。球形物體將使用尾座。 |
3.7 環形物體環形材料的夾持方式類似於圓柱形物體的內部夾持。 |
4. 其他配件（需另購）
有一些可另購的配件，適用於特殊物品，如大把手馬克杯或較長物體。
*請注意，這些物品需要另行購買。
| # | 項目 | 圖片 |
| 1. | 墊高組 | |
| 2. | 支撐模組 |
4.1 增高套件墊高組包含一個墊高塊和一個較高的尾座。這通常用於大把手馬克杯或較大的球形物體。
|

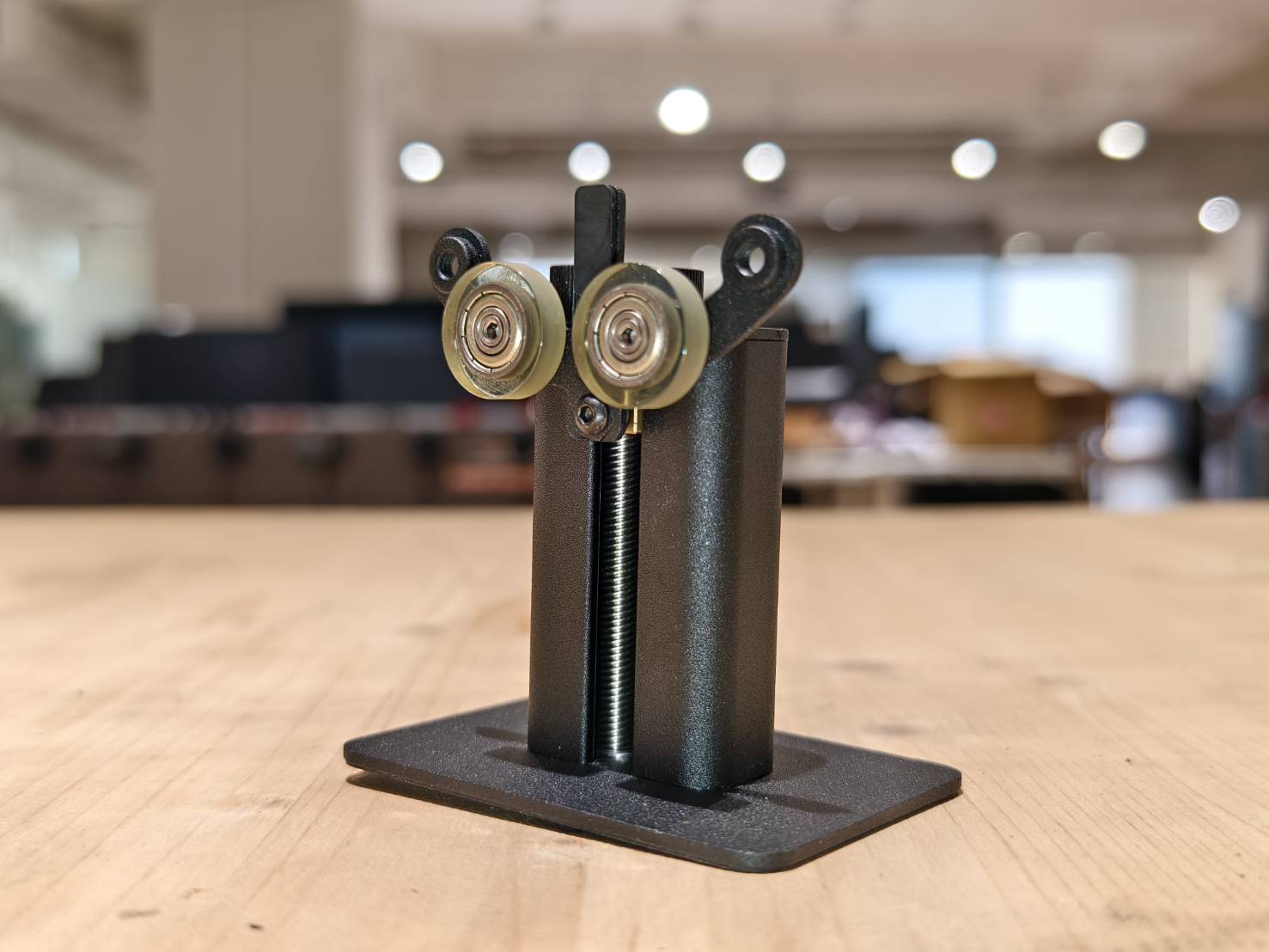

4.2 支撐塔支撐塔用於支撐和抬起較長或較重物體的另一端。
|
5. 開始雕刻
夾爪型旋轉軸 可相容於不同的 FLUX 機型，請根據您的機型參考以下說明，了解如何安裝旋轉軸並開始雕刻。

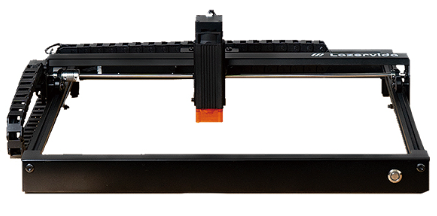

| HEXA | Ador | beamo | Lazervida |
