Lazervida - 夾爪型旋轉軸套件 - 安裝使用

描述

本文將指導您如何使用 夾爪型旋轉軸 開始雕刻。
在您首次雕刻前請先參閱 夾爪型旋轉軸套件 - 使用說明 。

步驟 0

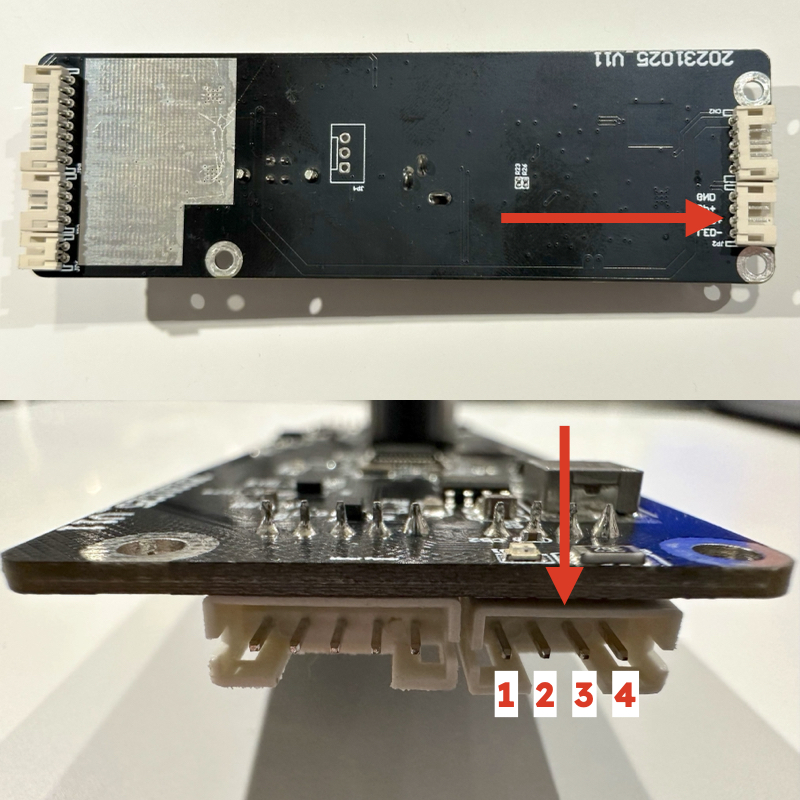

主板	電源線

步驟 1

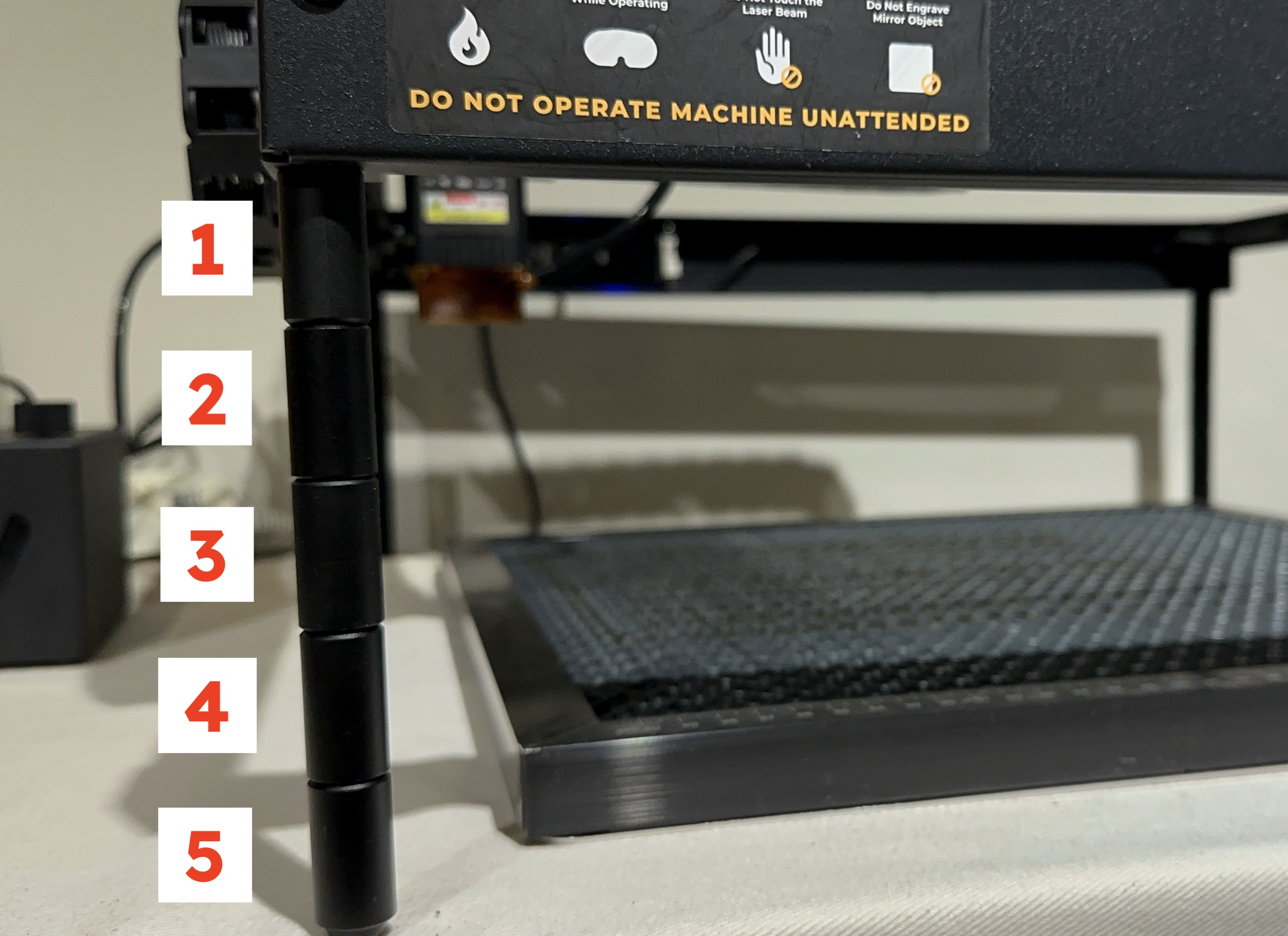

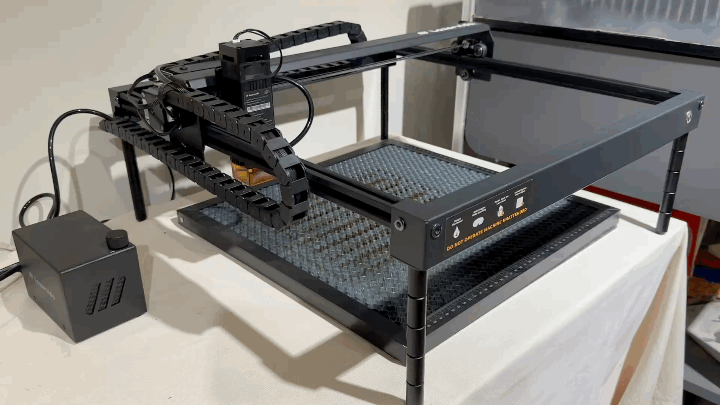

請參考墊高腳柱安裝教學，確保在每個角落安裝至少五個墊高腳柱。

步驟 2

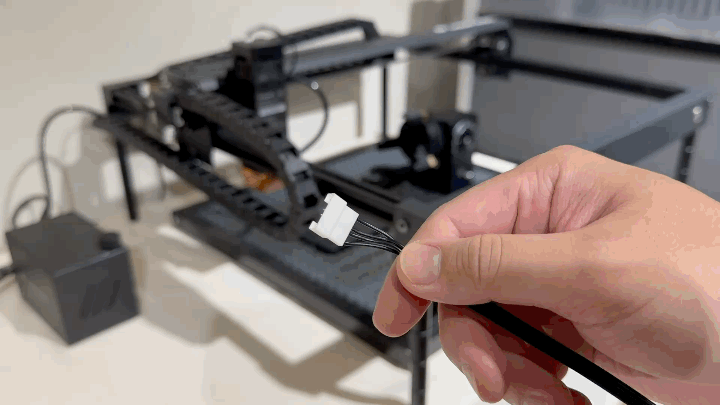

拔除Y軸馬達線。

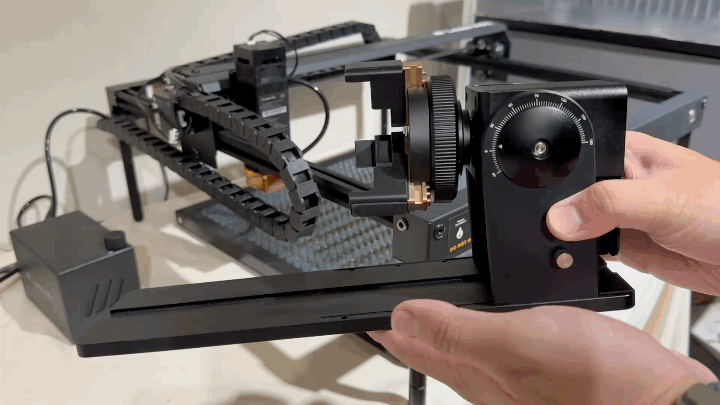

將旋轉軸放置在中間。

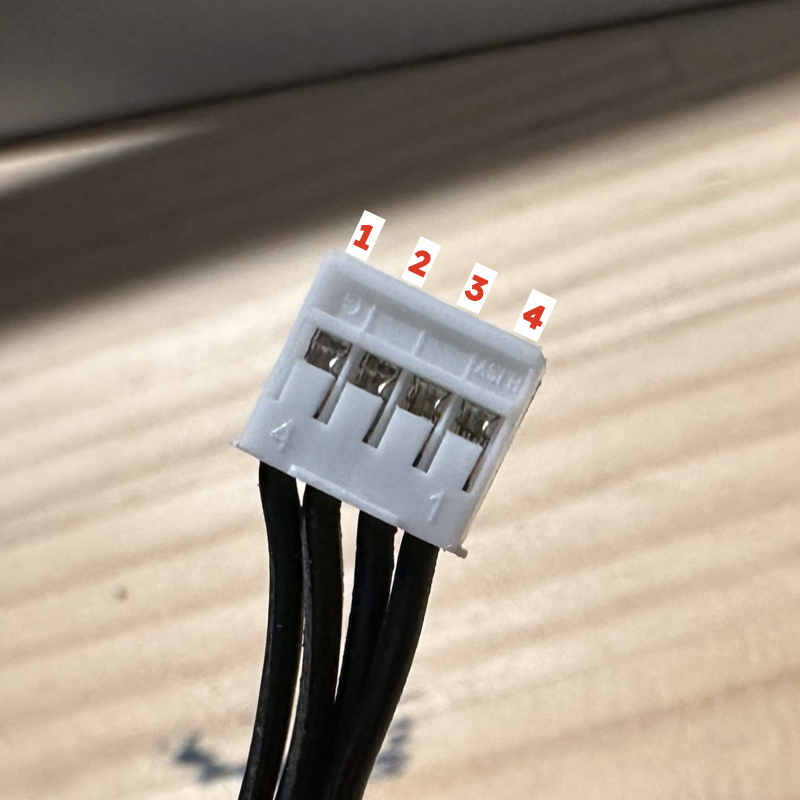

對接旋轉軸接線。

步驟 3

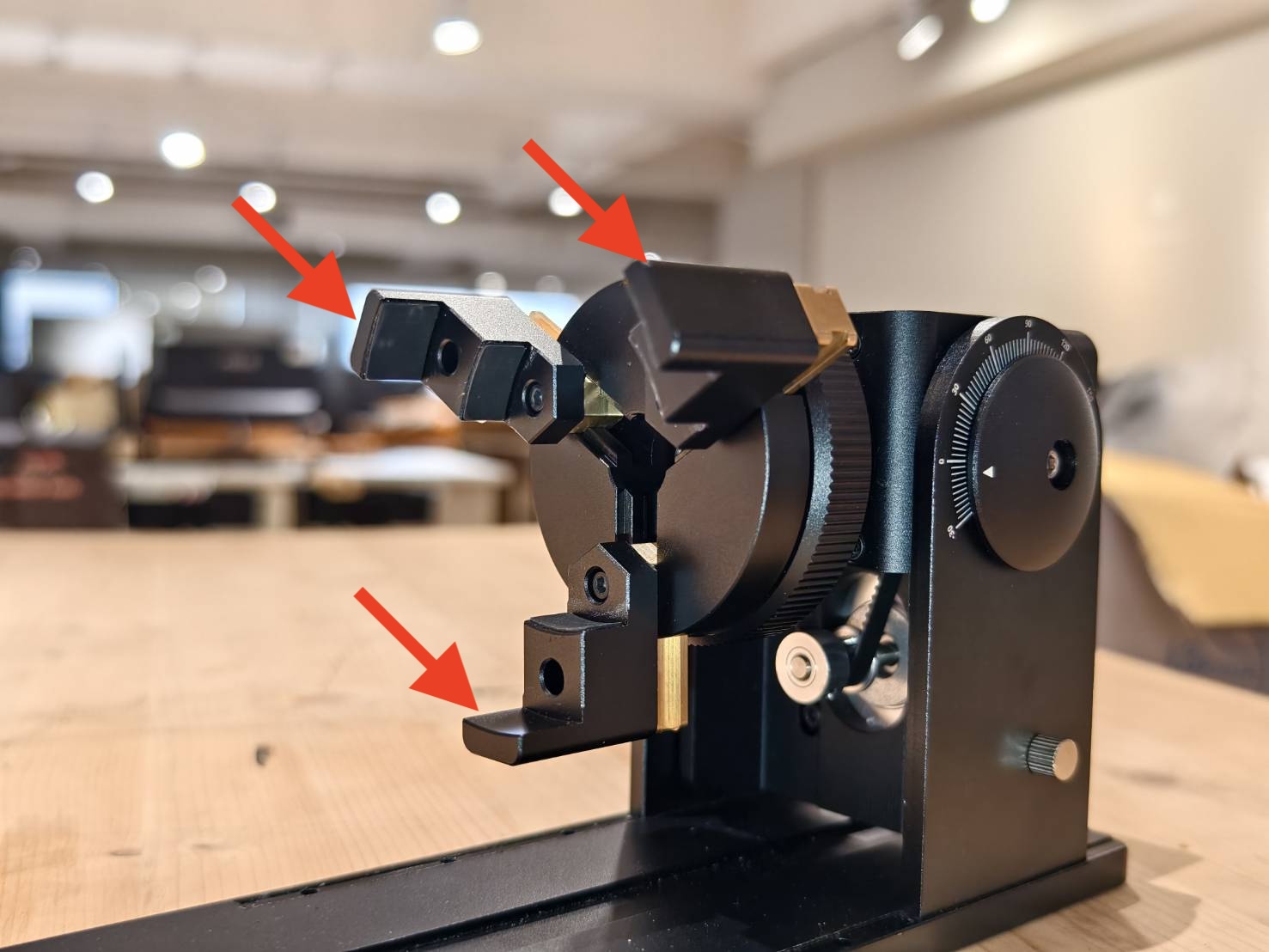

根據您要使用的材料，在旋轉軸上安裝夾具。
請參閱使用手冊中的 夾爪型旋轉軸套件 - 使用說明。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 4

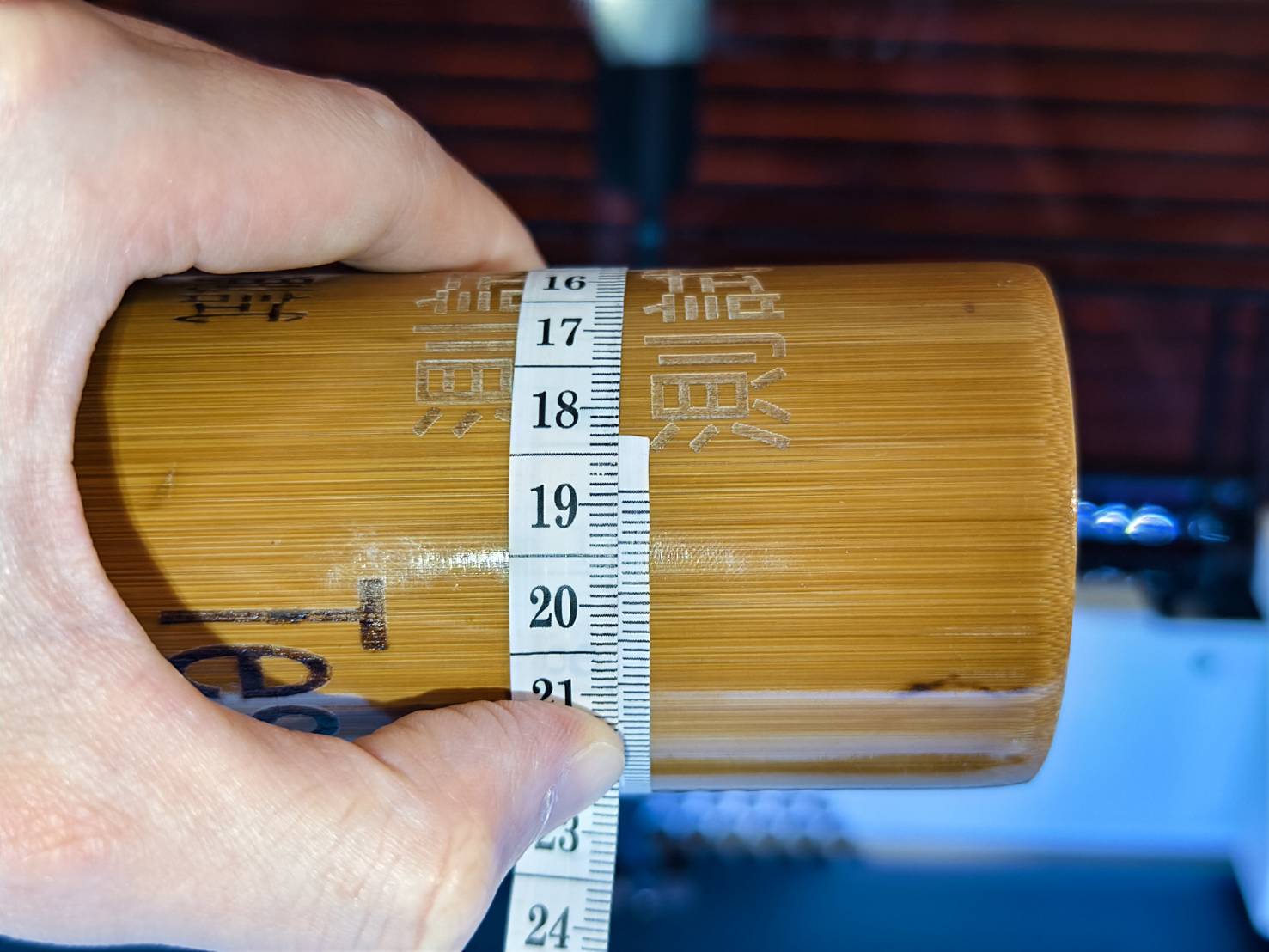

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 5

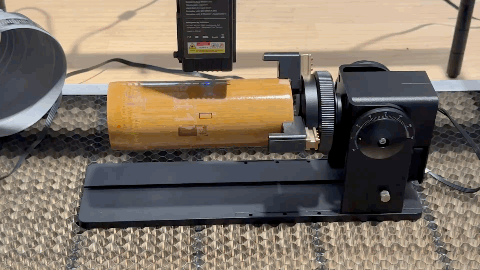

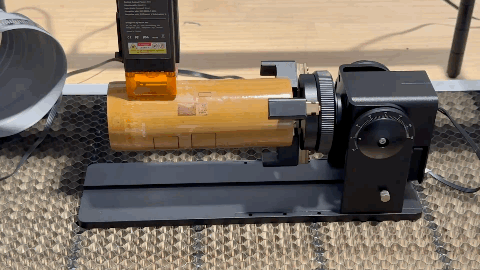

用旋轉軸夾住材料，並調整至水平。
（請參閱 夾爪型旋轉軸套件 - 使用說明 以了解如何夾持不同形狀的物件。）

步驟 6

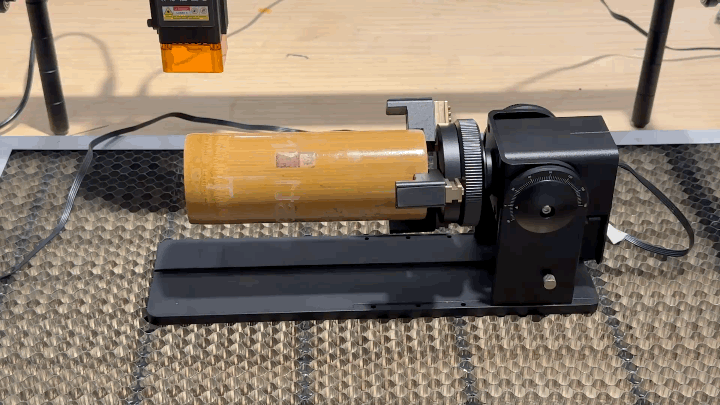

執行對焦，完成後將遮光罩移除。

步驟 7

連接機器與Swiftray，點擊下方『雷射開啟』

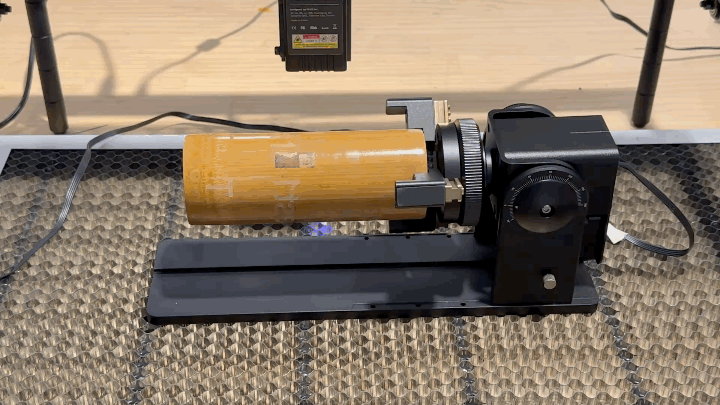

將雷射頭移到材料正中央。

步驟 8

在軟體內設定旋轉軸相關參數。

1. 新增『Add new rotary』輸入Chunk
2. 勾選『啟用旋轉軸』
3. 旋轉軸類型『Chunk』
4. 一圈移動量輸入278mm
5. 輸入先前測量完成的物體直徑＆圓周(您可以輸入其中一個數值即可，軟體將自動計算另一個數值)
6. travel speed輸入10mm

步驟 9

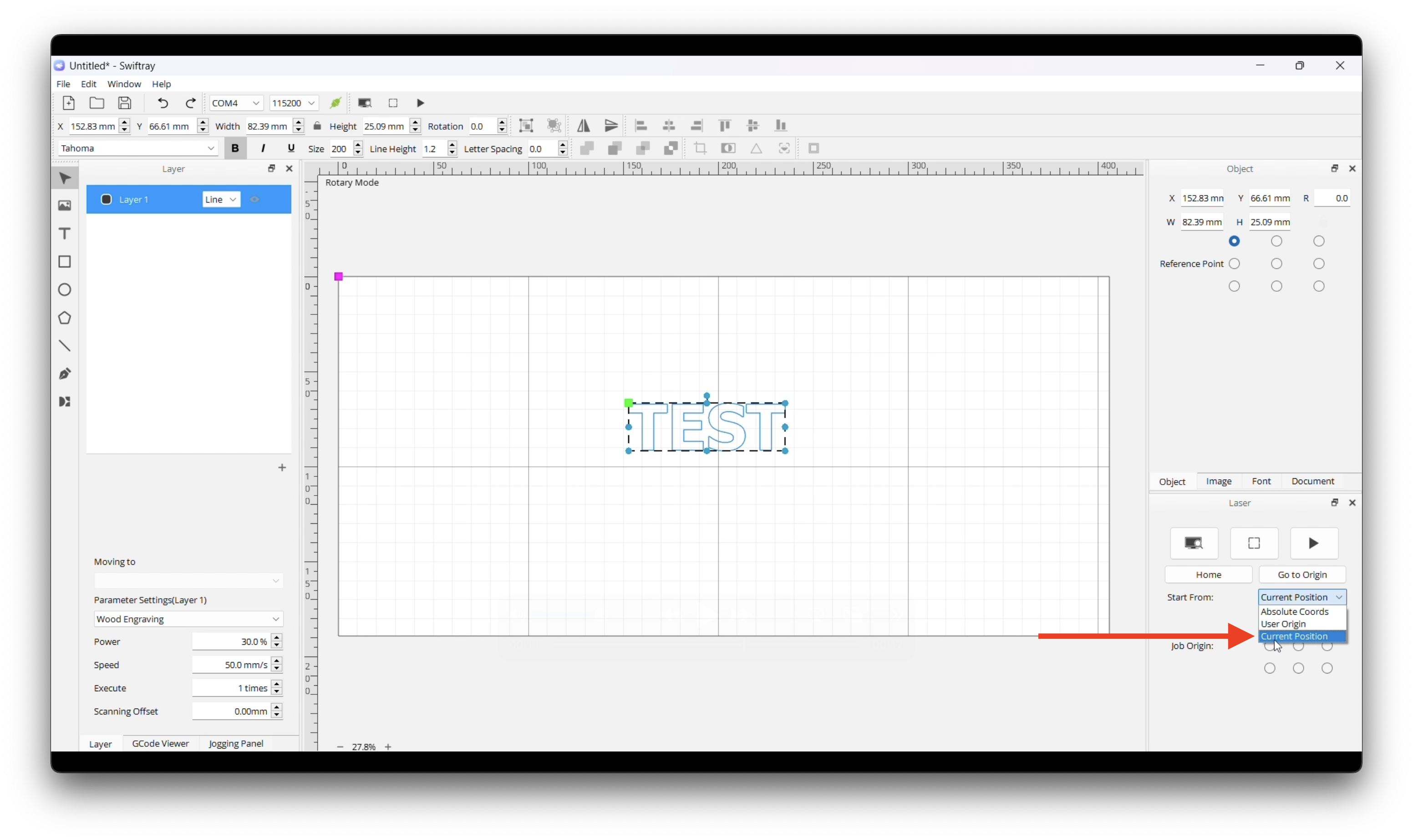

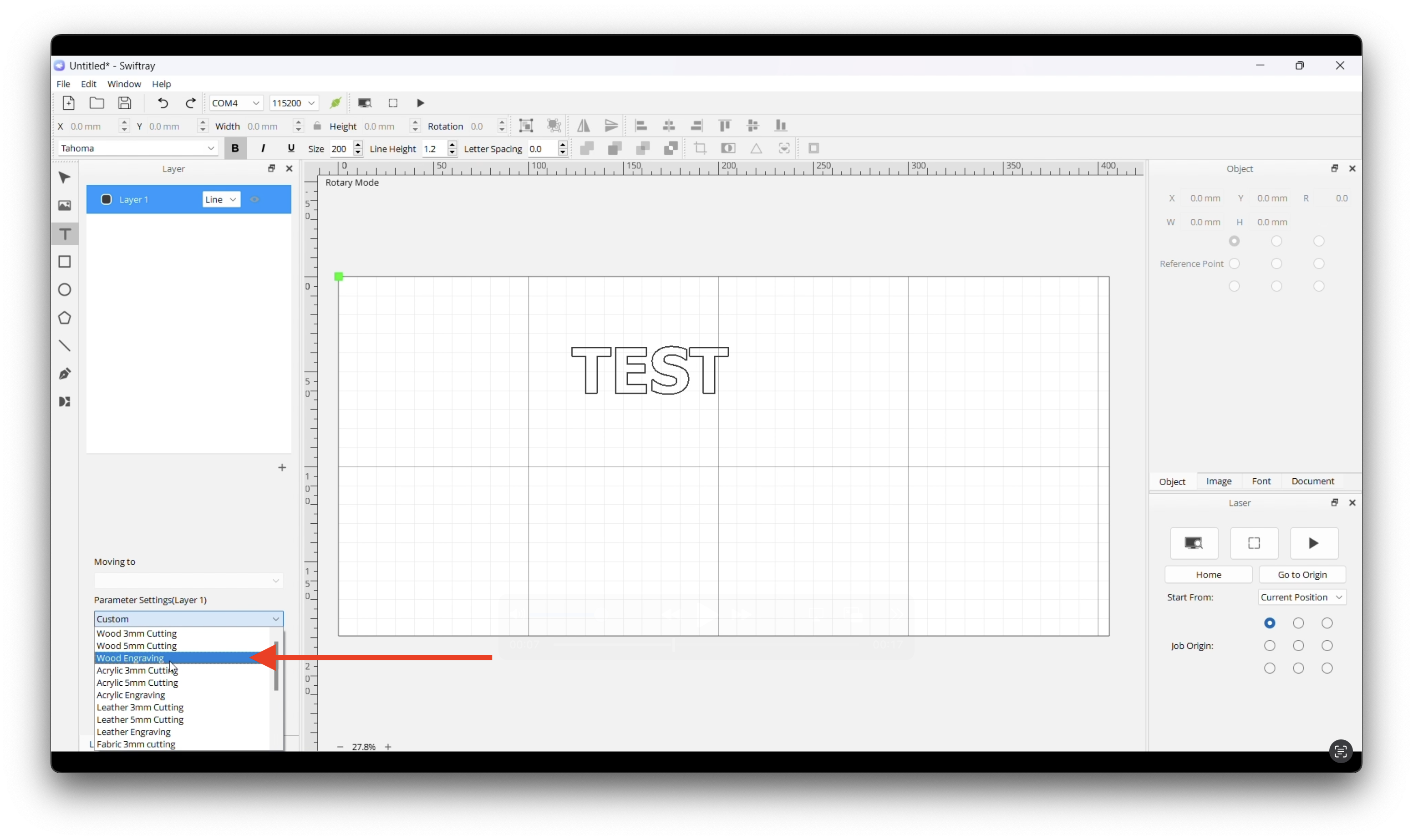

設定雕刻參數＆參考位置(選擇當前位置)。

步驟 10

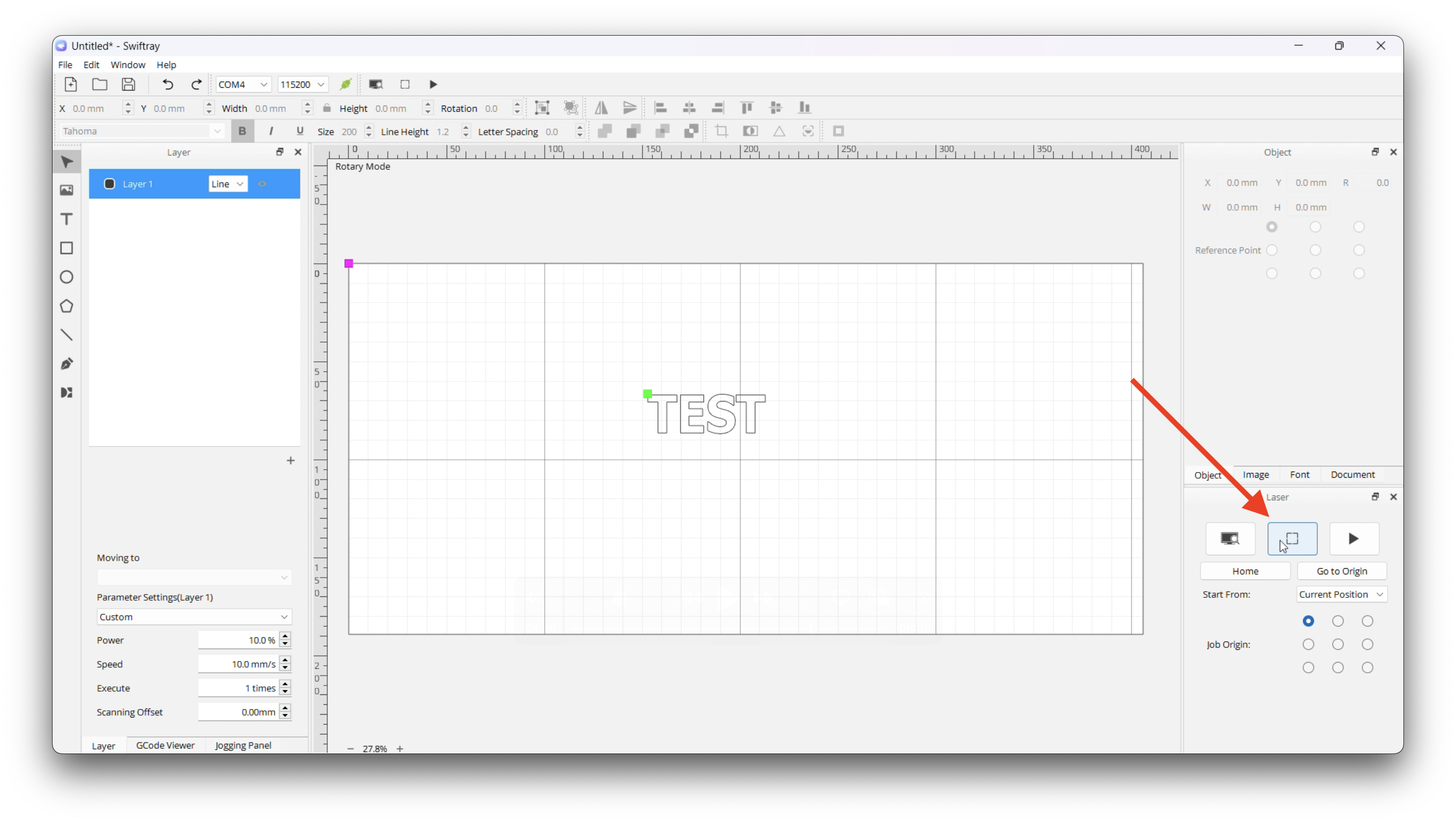

預覽雕刻位置＆將遮光罩裝回。

步驟 11

開始雕刻並檢查雕刻結果。
